En la estructuración, diseño y ejecución de proyectos de infraestructura vial en Colombia, el movimiento de tierras representa entre el 25% y el 40% del presupuesto total de obra. La estimación imprecisa de volúmenes de excavación y relleno ha sido históricamente la principal fuente de desequilibrios económicos, reclamos contractuales y sobrecostos en los Análisis de Precios Unitarios (APU). En este escenario, el procesamiento de nubes de puntos LiDAR obtenido mediante Sistemas de Mapeo Móvil (MMS) se ha consolidado como el estándar metodológico fundamental para la ingeniería de corredores viales de alta precisión.
Frente a la topografía convencional por perfiles transversales discretos cada 10 o 20 metros, la integración de tecnología escáner láser terrestre y móvil permite construir Modelos Digitales del Terreno en corredores viales continuos y milimétricos. Este análisis técnico aborda el tratamiento geoespacial de datos LiDAR, la optimización de los APU contractuales ajustados a las especificaciones del Instituto Nacional de Vías (Invías) y la Agencia Nacional de Infraestructura (ANI), y las metodologías que aplica Accuretta Ingeniería para garantizar certidumbre financiera en concesiones viales 4G/5G en Colombia.

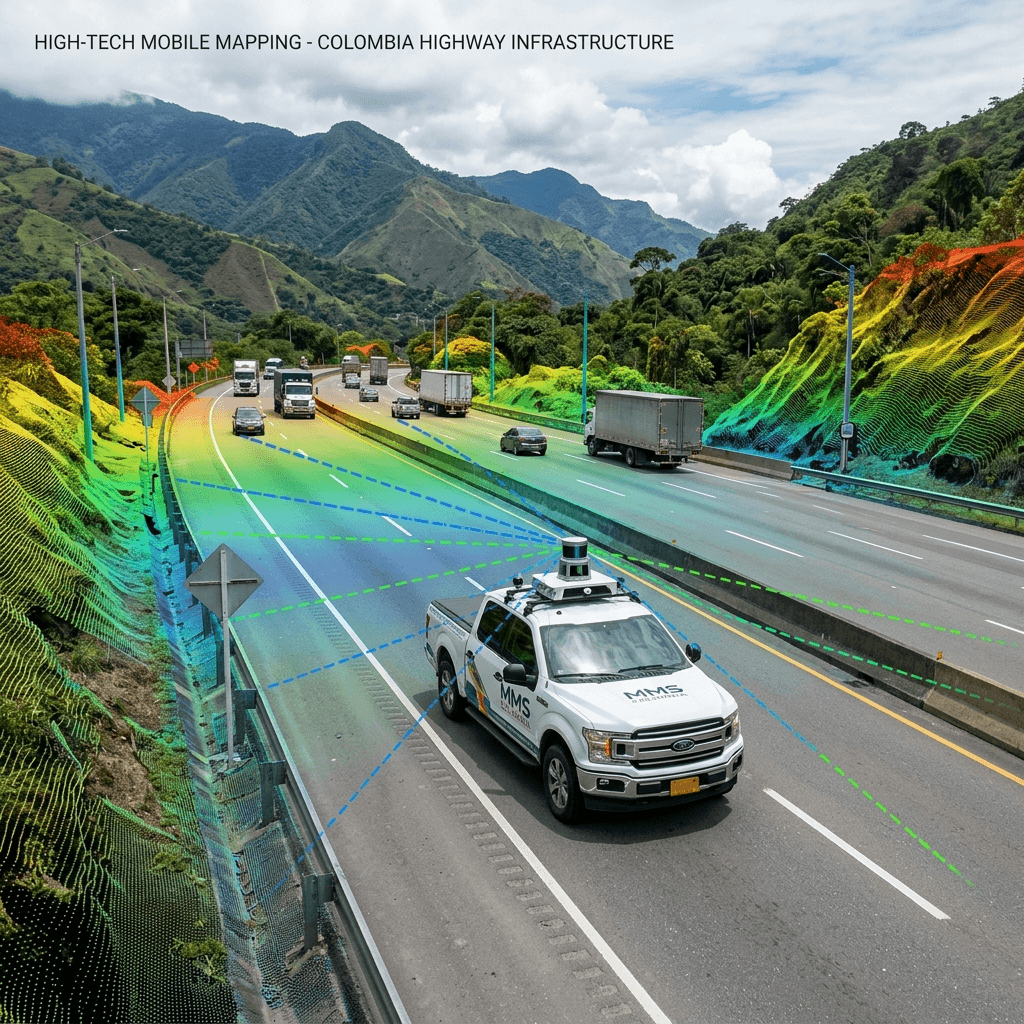

Los Sistemas de Mapeo Móvil (MMS) montados sobre vehículos de inspección capturan entre 40 y 100 kilómetros de corredor vial al día a velocidad de tráfico regular. Esto elimina por completo los cierres de calzada, la necesidad de esquemas de pare-y-siga y la exposición del personal de topografía a riesgos de tránsito activo.
1. Adquisición Geoespacial y Procesamiento de Nubes de Puntos LiDAR mediante MMS
Un Sistema de Mapeo Móvil (MMS) combina sensores LiDAR de alta frecuencia (capaces de registrar hasta 2 millones de puntos por segundo), un sistema de navegación inercial de alta precisión (IMU/INS) y receptores GNSS multifrecuencia operando en modo cinemático relativo. Durante el recorrido del vehículo, el sensor captura la geometría tridimensional completa de la calzada, bermas, taludes, obras de arte y franja de retiro.
El procesamiento riguroso de las nubes de puntos LiDAR viales abarca una secuencia metodológica estricta para transformar datos crudos de tiempo de vuelo en geometría geo-referenciada útil para software de diseño de carreteras (Civil 3D, OpenRoads, Istram):
- Ajuste de Trayectoria GNSS/INS (Post-Procesado PPK): Se combina la telemetría inercial de la IMU con las observaciones de estaciones de rastreo continuo del Instituto Geográfico Agustín Codazzi (IGAC) en el marco geodésico oficial MAGNA-SIRGAS.
- Calibración Boresight y Co-registro de Nubes: Corrección de desfases angulares (roll, pitch, yaw) entre la plataforma inercial y el cabezal láser, ajustando pasadas superpuestas mediante alineación de líneas de control terrestre (GCP).
- Filtrado Cinemático y Clasificación Automatizada del Terreno: Aplicación de algoritmos de filtrado adaptativo como Cloth Simulation Filter (CSF) y triangulación progresiva de Axelsson para separar retornos de vegetación, infraestructura, vehículos en tránsito y ruido atmosférico, aislando de forma inequívoca el retorno del suelo (Ground Class).
Para conocer en detalle nuestras capacidades de adquisición en campo y procesamiento geoespacial, explore nuestros Servicios de Levantamiento LiDAR y Drones Especializados.
Modelación digital del terreno e interpolación de perfiles transversales para el cálculo auditado de volúmenes de corte y relleno. Haga clic en la imagen para consultar nuestro artículo sobre los Estudios de Amenaza y Riesgo del Decreto 1077 de 2015 en Colombia.
2. Topografía Convencional vs. Sistemas de Mapeo Móvil MMS en Corredores Viales
La adopción de tecnología LiDAR móvil transforma de manera radical los indicadores clave de rendimiento (KPI) en las fases de preinversión, diseño a detalle y control de ejecución de infraestructura vial en Colombia:
| Parámetro Técnico / Operativo | Topografía Convencional (Estación / RTK) | Sistemas de Mapeo Móvil MMS LiDAR |
|---|---|---|
| Rendimiento de Captura Diaria | 1.5 – 3.0 km/día (por cuadrilla) | 40 – 100 km/día (por vehículo equipado) |
| Densidad de Muestreo ($P_m$) | Perfiles transversales cada 10-20 m (0.05 pts/m²) | Nube continua homogénea (> 300 – 1.000 pts/m²) |
| Precisión Altimétrica (RMSEz) | ± 15 mm a 30 mm en puntos aislados | ≤ 15 mm a 20 mm en superficie continua (con GCP) |
| Incertidumbre Volumétrica en APU | Desviaciones del ± 8% al ± 15% por interpolación | Varianza geométrica reducida a menos del ± 1.2% |
| Riesgo de Seguridad Vial | Alto (personal expuesto en calzada activa) | Cero (escaneo a velocidad de flujo vehicular) |
| Impacto en Operación Tráfico | Cierres parciales / Pare y Siga frecuentes | Cero interrupciones en la calzada |
3. Rigor Matemático: De la Densidad de Puntos ($P_m$) a la Certidumbre Financiera de los APU
En los contratos de concesión y obra pública bajo especificaciones Invías, el cálculo de volúmenes de excavación y terraplén determina directamente las actas de cobro. Tradicionalmente, la interpolación lineal entre secciones transversales asume una variación uniforme del terreno en distancias de 10 a 20 metros. Sin embargo, en la compleja topografía de los Andes colombianos —con taludes inestables, cunetas irregulares y deformaciones de carpeta asfáltica— esta simplificación introduce errores estocásticos acumulativos.
Al emplear el escaneo LiDAR para APU de obra, la densidad de puntos por metro cuadrado ($P_m \ge 500 \text{ pts/m}^2$) permite construir una malla no estructurada de red irregular triangulada (TIN) o una grilla raster de alta resolución ($10 \times 10 \text{ cm}$). Esto reduce el error de truncamiento espacial al mínimo, acotando los costos contractuales de transporte y excavación con una confianza estadística superior al 98.5%.
La combinación de modelos digitales de terreno LiDAR con análisis de inestabilidad de taludes y estudios de inundación es vital para evitar reclamos por imprevistos. Para consultar las metodologías de zonificación ambiental exige el Decreto 1077 de 2015, revise nuestro artículo sobre Estudios de Amenaza y Riesgo bajo el Decreto 1077 de 2015.
4. Aplicaciones Integradas: Auscultación, Inventario de Activos y Estabilidad de Taludes
El alcance del procesamiento de nubes de puntos LiDAR trasciende el movimiento de tierras preliminar. En la fase de operación y mantenimiento (O&M) de corredores viales en Colombia, los datos procesados alimentan directamente los Sistemas de Gestión de Pavimentos (PMS) y los modelos Building Information Modeling (BIM Infrastructure):
- Auscultación de Deformaciones y Gahu: Detección automatizada de roderas, ahuellamientos y asentamientos diferenciales en la capa de rodadura con resolución milimétrica.
- Inventario Automatizado de Activos Viales: Vectorización y clasificación 3D de señalización vertical, defensas metálicas, barreras New Jersey, postes de iluminación y portantes de peajes.
- Evaluación de Estabilidad de Taludes: Monitoreo multitemporal mediante comparación de nubes de puntos (DoD - DEM of Difference) para identificar desprendimientos incipientes o deslizamientos de ladera, integrándose armónicamente con los Estudios Básicos de Amenaza y Riesgo bajo el Decreto 1077 de 2015.
5. Conclusión: Hacia una Ingeniería Vial 4.0 con Garantía Técnica y Financiera
El procesamiento avanzado de nubes de puntos LiDAR viales mediante MMS no es simplemente una mejora instrumental; es un cambio de paradigma operacional en la ingeniería de vías en Colombia. Al reemplazar la incertidumbre del muestreo discreto tradicional por modelos digitales continuos, los consultores, constructores e interventores obtienen un control riguroso sobre las cantidades de obra, protegiendo la rentabilidad de los proyectos y garantizando el cumplimiento estricto de los estándares de Invías y la ANI.
En Accuretta Soluciones Integrales S.A.S. ponemos a disposición de sus proyectos viales nuestra infraestructura tecnológica de escaneo LiDAR móvil y aéreo, respaldada por un equipo interdisciplinario de ingenieros especialistas en procesamiento geoespacial, geodesia y evaluación de proyectos de infraestructura.
